系统概述

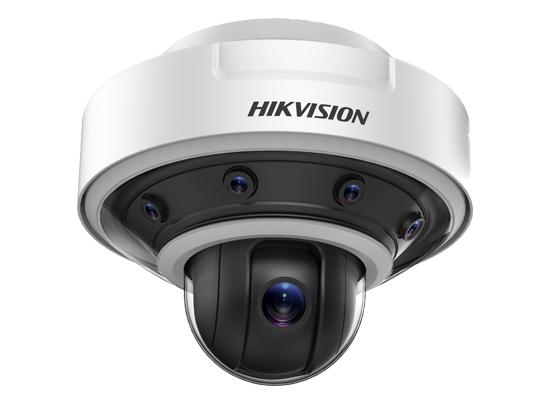

DS-2DP081LZ-D星光级全景网络高清智能球机，采用一体化设计，单产品即可同时提供全景与特写画面，兼顾全景与细节。其中全景画面由4个传感器拼接而成，可实现180度的全景监控；一体化机芯和高速云台设计，在全景监控的同时为用户提供快速细节定位功能。另外鹰眼系列全景球机还集成了先进的视频分析算法和多目标跟踪算法程序，可实现自动或手动对全景区域内的多个目标进行区域入侵、越界、进入区域、离开区域行为的检测，并可输出报警信号和联动云台跟踪，从而满足高等级要求的安保需求。

全景摄像机

4个1/1.8" 2MP Progressive Scan CMOS，最高分辨率及帧率可达 4096 × 1800@30fps
视场角：水平180°，垂直80°
星光级超低照度，0.005Lux/F2.2（彩色），0.0005Lux/F2.2（黑白）

细节跟踪摄像机

1/1.8"2MP Progressive Scan CMOS，最高分辨率及帧率可达1920×1080@30fps
水平360°连续旋转，垂直-15°-90°（自动翻转）
星光级超低照度，0.002Lux/F1.5（彩色），0.0002Lux/F1.5（黑白）
37倍光学变倍，16倍数字变倍

系统参数

支持区域入侵、越界、进入区域、离开区域事件侦测功能
支持检测直径300米180°半圆形范围内运动目标，可同时检测30个目标
支持点击联动功能，通过在客户端点击或者框选全景摄像机画面任意位置，细节跟踪摄像机可自动通过云台调整与变焦，将该区域置于画面中心。
支持目标自动跟踪功能，通过设置智能事件规则，对设定区域内触发事件的运动目标在设定的跟踪时间内进行持续稳定跟踪。并可在跟踪过程中手动切换跟踪目标
支持手动选择跟踪目标，在设定跟踪时间内进行持续稳定跟踪
支持多目标自动切换跟踪，目标切换时间小于1秒。
支持标准的API开发接口，支持海康SDK、ONVIF、CGI、PSIA和GB/T28181协议接入
内置7路报警输入、2路报警输出、1路音频输入、1路音频输出
光口（FC）+电口(RJ-45)网络接口设计

应用场景

星光级全景网络智能球机的种种特性使之可广泛适用于机场、车站、体育馆、操场、景区、广场等需要大范围监控和细节捕捉的场景。

订货型号

DS-2DP081LZ-D； 180°全景

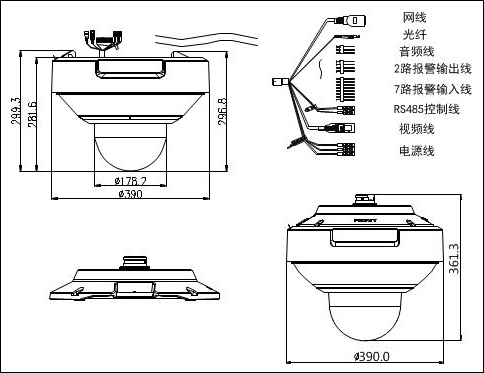

尺寸接口图

建议配件（选配）

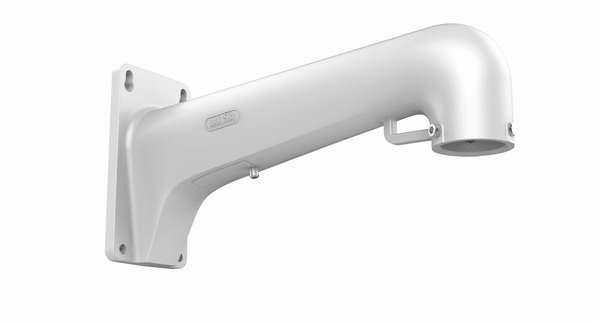

DS-1603ZJ壁装支架

DS-1668ZJ(20)吊装支架

DS-1668ZJ顶装支架

系统功能	点击联动	支持
	跟踪模式	手动/自动/混和
	同时检测目标	30个
	多目标跟踪	支持
	目标切换时间	＜1秒
	标定	自动/手动
	智能事件侦测	区域入侵、越界、进入区域、离开区域
	目标过滤	事件侦测支持人、车分类过滤
	跟踪时间设置	支持
全景摄像机	传感器类型	1/1.8” Progressive Scan CMOS
	最低照度	彩色:0.005 Lux @(F2.2,AGC ON)；黑白:0.0005Lux @(F2.2,AGC ON)
	镜头	F5.0mm/F2.2
	视场角	水平180°，垂直80°
	3D降噪	支持
	强光抑制	支持
	视频压缩	H.264/MJPEG，H.264编码支持Baseline/Main/High Profile
	最大图像尺寸	4096 × 1800
	分辨率及帧率	主码流： 50Hz:25fps (4096×1800,3840×1680,2720×1192), 60Hz: 30fps(4096×1800,3840×1680,2720×1192); 子码流： 50Hz:25fps(704×320), 60Hz:30fps(704×320); 第三码流： 50Hz:25fps (1280×560), 60Hz: 30fps(1280×560)
细节跟踪摄像机	图像传感器	1/1.8” Progressive Scan CMOS
	最低照度	彩色：0.002Lux @ (F1.5，AGC ON)；黑白：0.0002Lux @ (F1.5，AGC ON)
	信噪比	≥55dB
	3D降噪	支持
	宽动态	≥120dB
	强光抑制	支持
	光学透雾	支持
	焦距	5.6-208mm，37倍光学变倍
	变倍速度	大约6.6秒(光学，广角-望远)
	水平视角	62.5-1.9度(广角-望远)
	近摄距	10-1500mm(广角-望远)
	光圈数	F1.5-F4.5
	水平速度	水平键控速度：0.1°-300°/s,速度可设；水平预置点速度：540°/s
	预置点个数	300个
	巡航扫描	8条，每条可添加32个预置点
	断电记忆	支持
	垂直速度	垂直键控速度：0.1°-240°/s,速度可设；垂直预置点速度：400°/s
	最大图像尺寸	1920 × 1080
	分辨率及帧率	主码流： 50Hz:25fps (1920×1080,1280×960,1280×720), 60Hz: 30fps(1920×1080,1280×960,1280×720); 子码流： 50Hz:25fps(704×576,352×288,176×144), 60Hz:30fps(704×480,352×240,176×120); 第三码流： 50Hz:25fps(1920×1080,1280×960,1280×720,704×576,352×288,176×144), 60Hz:30fps(1920×1080,1280×960,1280×720,704×480,352×240,176×120)
网络	音频压缩	G.711alaw/G.711ulaw/G.722/G.726/MP2L2/AAC/PCM
	网络协议	IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP, RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
	应用编程接口	支持软件集成的开放式API，支持标准协议(ONVIF、PSIA、CGI)、支持海康SDK和第三方管理平台接入、支持GB/T28181协议
接口	以太网电口	内置RJ45网口，支持10M/100M/1000M网络数据
	光口	内置光模块，支持1000M网络数据，采用FC接口、波长TX1310/RX1550nm、单纤单模、20km传输距离光纤模块
	RS485控制接口	采用半双工模式，支持自适应HIKVISION，PELCO-P和PELCO-D(可添加)协议
	报警输入/输出	7路报警输入；2路报警输出；支持报警联动预置点/巡航扫描/SD卡录像/触发开关量输出/上传中心/上传FTP/邮件联动
	音频输入/输出	1路音频输入，音频峰值:2-2.4V[p-p]，输入阻抗:1KΩ±10%；1路音频输出，线性电平，阻抗:600Ω
	SD卡接口	内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（最大支持128G）
一般规范	电源	DC36V ,70W max(其中加热22W)
	工作温度和湿度	-40℃-70℃；湿度小于90%
	防护等级	IP66，TVS 6000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准
	安装方式	壁装，吊装，横杠装
	尺寸	Φ390×361.3mm
	重量	14kg
