基本特性
中英文两种编程菜单内置8200个汉字字符
摄像机现场控制定速或变速云台
自动报警调用
内部视频丢失检测--同步检测
可编程报警联动表
15种不同的报警显示方式
3种报警状态消除方式
报警状态输出
图形化用户界面
产品描述

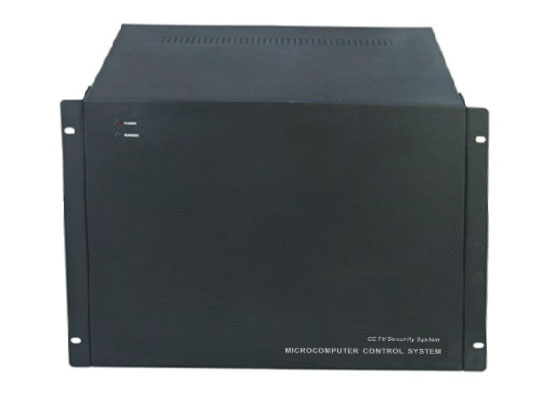

DS1024系列矩阵是先进的密集型结构矩阵切换/控制系统。具有功能全面、预安装、系统模块化的特点,专为大规模高要求的CCTV用户设计,比如游乐场、机场、公司以及大型医疗中心。基于微处理器的切换/控制系统使整个电子系统自动化,单人或多人都可控制自如。
DS1024系列具有强大的编程功能,即使是最复杂、要求最高的系统安装,也都非常简易。每个管理员可在DS1676/2079键盘上根据习惯随意定义按键盘功能,以执行复杂的多任务。可控制一个完整的1024路输入和128路输出CCTV系统。可将多个16路输入和4路输出模块任意组为预组装系统。达到目前最高的系统容量要求,基于WINDOWS的系统设置软件使设定及存取系统参数的步骤极为简单。图形化用户界面软件提供了简单明了的图标报警管理,鼠标使CCTV监控管理延伸至每个角落。
视频切换控制：可控制系统内任意的视频输入切换至任意的视频输出,可通过键盘或自动切换序列、同步切换序列、定时调用或报警响应来控制。
自动切换: 一个自动切换是指一组摄像机输入自动循环地显示在一个单独的监视器上。每个摄像机画面可设为不同的停留时间,并且同一摄像机画面可在一组自动切换序列中重复出现多次。自动切换可分为监视器自动切换和系统自动切换两种。
监视器自动切换： 一个监视器自动切换序列是将一组摄像机输入编程到一个监视器上循环显示。可由64个摄像机信号构成，每个摄像头画面可停留不同的时间。每个监视器拥有独立的自动切换序列。
万能的系统自动切换： 一个系统自动切换序列可由系统设置菜单预编程，有64个序列可由操作者或定时调用在任何时刻调到任一个监视器上运行。每组自动切换序列可由64个摄像机及预置点、停留时间、备用（辅助）动作构成。在一组自动切换中，可多次出现同一个摄像机画面或一个摄像机的多种预置画面或一个摄像机的多个备用动作。
系统同步切换： 一个系统同步切换序列是指将一组摄像机画面顺序地切换到连续的监视器上显示。有64个系统同步切换序列可由系统设置菜单预编程。每个系统同步切换序列由最多16个摄像机及其预置点、停留时间、备用（辅助）动作构成。
定时调用： 系统可预编程35个时间来进行定时调用系统自动切换序列至各监视器。可以按天、按星期自动地调用。
调用系统自动切换序列： 每个定时调用时间可自动地调用任一系统自动切换序列至任一监视器。
云台镜头控制:
三维矢量变速摇杆,可控制定速和变速云台及一体化快速球,带64个预置,64级云台速度,8级镜头速度。
三维摇杆可变速控制普通及变速镜头。
最多可配1024个1641系列解码器,控制1024个云台。
一体化快速球控制功能:
通过码转换器,可控制多种一体化快速球,设置,调用预置点,水平180度自动反转,预置点之间可变速轮流摆动等。
报警响应:
一个报警是指连接到1024的报警设备发出的一个触点信号。最多1024个触点可编程在接收到报警信号时自动地切换摄像机画面至监视器。
报警摄像机编程: 每个触点可通过编程在接收到报警信号时切换摄像机画面至监视器。包括其预置点、停留时间、备用（辅助）动作。
报警监视器设防: 每个触点可通过编程来显示报警画面至指定的监视器。每个监视器可设定不同的报警显示和清除方式。共15种报警显示和清除方式。
屏幕显示: 可在各监视器屏幕的下方显示当前监视器与摄像机的对应关系、自动切换序列的运行状态、日期时间、星期等信息。摄像机号及条目: 任何摄像机输入都有一个与之输入接口对应的摄像机号。每个摄像机可由用户输入一组8个汉字,英文字母数字识别条目。包括一、二级汉字库汉字及全部阿拉伯数字,大写英文字母以及常用的符号标记共8200个,都可由及户选择输入。
日期/时间:
系统的日期格式能够通过编程可显示为:月/日/年,日/月/年或年/月/日,时间显示为24小时格式，年份显示为四位。
运行状态:
显示当前的报警、锁定、运行、撤设防码、编程等信息。
中央处理器组件—2052：
用于控制整个系统，包括9个RJ-45的输出端口，用于连接键盘2079/1676,报警输入箱，报警联动箱，多媒体，音、视频扩展箱及解码器。
视频输入组件 — 2052VI：
提供16个视频输入口。
视频输出组件— 1024VO：
除了提供监视器输出通道外，还可以加入摄像标题和日期/时间等字符信息，并控制文字的位置。
数据缓冲组件— 1024B：
它有二种用途，把视频输入信号送到切换机箱，同时滤掉由数据进来的信息。每个数据缓冲组件的后板提供16个视频输出口,用来连接2052VO视频输出组件。
电源组件— 1024P：
为系统提供合适的直流电源，前面板上的发光管显示系统帧逆程同步信号的状态（同步开/关，同步丢失）。后面板有数据线输入/输出插座，外部同步信号输入/输出BNC插座。
矩阵切换机箱：
每台机箱有16个组件插槽，可插入视频输入组件（VIM）和视频输出组件（VOM）。单机箱最大可组成192个视频输入、16个视频输出的系统和64个视频输入、32个视频输出系统。可多机箱环接使用。
DS1641系列解码器：
可进行对摄像机云台的遥控操作，还可遥控摄像机现场的辅助设备、镜头的变焦、聚焦和光圈控制。
DS1676D系统键盘：
可进行视频切换、云台控制、球型摄像机控制、辅助触点控制和系统编程。键盘通过RS232端口和系统的CPU进行双向通信。
DS2031切换跟随器：
指定的视频输入被调用到指定的视频输出时，激活继电器。它通过高速数据线和矩阵切换/控制系统连接，并提供32个可编程A型继电器。这些继电器可分组串接、编程用于一台监视器，或者分成两组，每组16个。
DS2032报警响应器：
视频输出处于报警激活状态时，与之相关联的继电器被激活。它通过高速数据线和矩阵切换
/控制系统连接，并提供32个可编程A型继电器。可串接多个单元。
DS2033辅助触点跟随器
一个视频输入关联的辅助触点被手工或自动触发时，它通过高速数据线和矩阵切换/控制系统连接，并提供32个可编程A型继电器。可串接多个单元。
DS2091/1691曼彻斯特码发生/分配器：
通过高速数据线和矩阵切换系统连接，并可输出16/64个AD码给解码器、云台和球型摄像机。
DS2096报警接口：
管理64个报警输入，并提供RS-232 ASCII报警指令给系统CPU。报警输入可编程调用任一个视频输入，显示任一个目标（预置场景），或初始化任一个辅助动作。
图形化用户界面：
系统可与图形的用户界面软件一起使用。可在WIN95、WIN98、WIN2000、WINXP操作系统下运行。
