DS-1LN5E-S

超五类非屏蔽室内网线

产品概述详细参数资料下载

同一型号产品可能有多个版本，不同版本的产品会存在差异（包括功能参数、LOGO设计、外观细节、产品资料等），请以实物为准。

产品类型	U/UTP CAT5E-4P- PVC-CM
检验依据	ISO/IEC11801、TIA-568-C.2、 YD/T1019
芯线导体	芯线材料	无氧铜
	标称直径(mm)	0.500		上偏差 0.005
				下偏差 -0.005
芯线绝缘	绝缘材料	高密度聚乙烯
	绝缘外径	0.88±0.03mm
外护套	护套厚度	0.50±0.05mm
	护套外径	5.0±0.4mm
	表面	光洁亮面,饱满收紧
	护套材料	PVC(符合RoHS)，CM
	颜色	根据要求

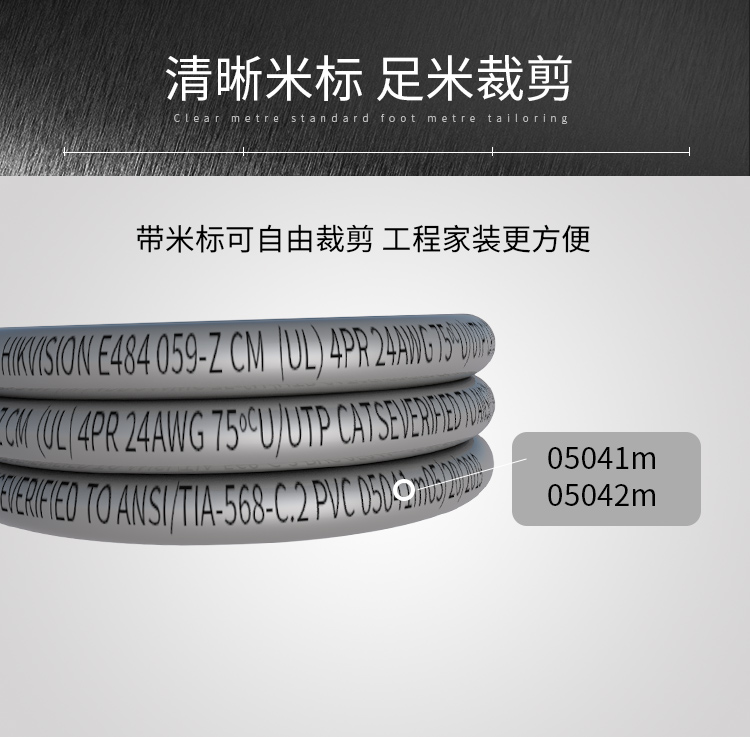

喷码标识	字体高度	3.0±0.3mm
	字体颜色	黑色
	打印误差及间距	≤±0.5%，1m

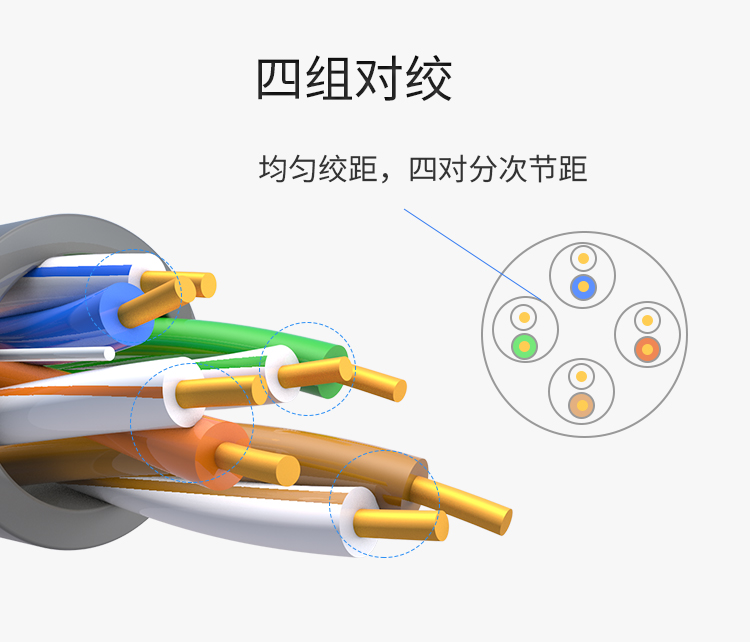

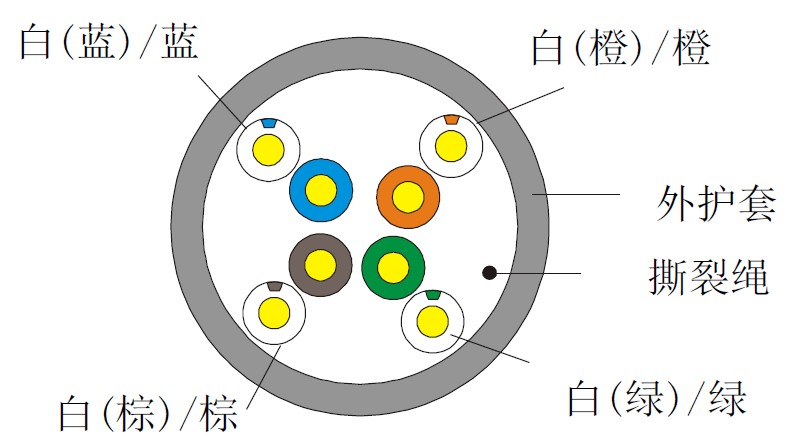

芯线颜色	第一对白(蓝)/蓝			第二对白(橙)/橙
	第三对白(绿)/绿			第四对白(棕)/棕

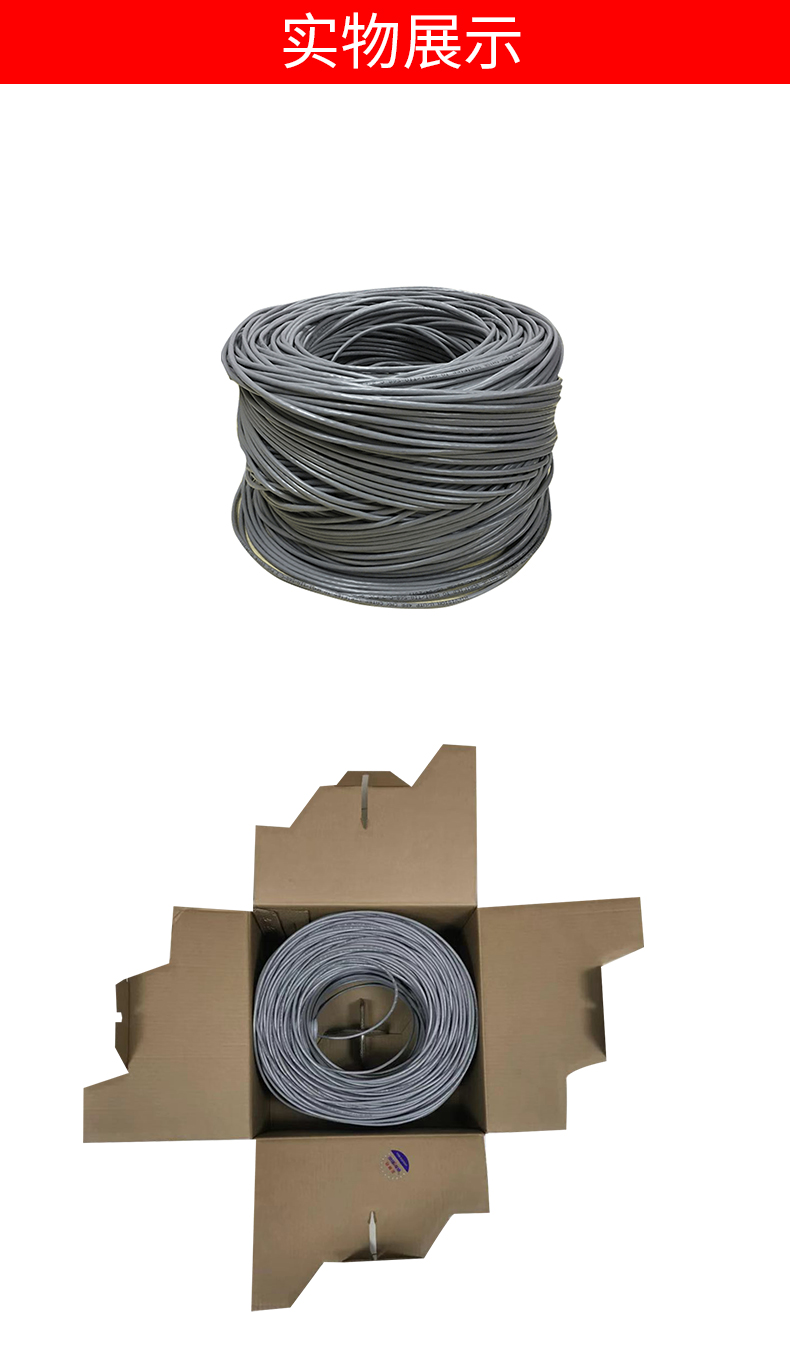

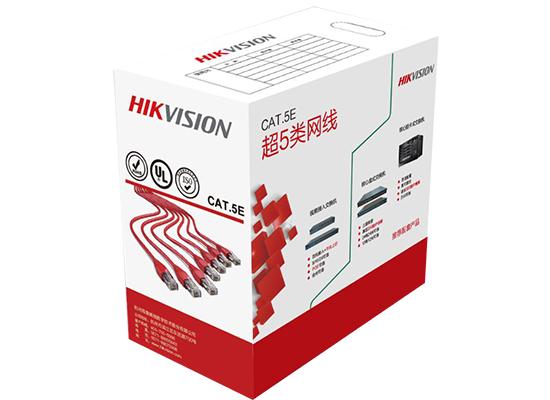

包装方式	纸箱
纸箱规格	根据要求
装箱长度	305±1.5m
撕裂绳	有		排流线			无
外护套机械物理性能	老化前抗张强度(Mpa)≥13.5，伸长率(%) ≥150
	老化条件(℃×hrs) 100℃×24h×10d
	老化后抗张强度(Mpa)≥12.5，伸长率(%) ≥125
	冷弯(-20±2℃×4小时) 电缆外径的8倍，不开裂
电气性能(20℃)	1.0-100.0MHz特性阻抗(Ω) 100±15
	1.0-100.0MHz时延差20℃(ns/100m) ≤45
	直流电阻20℃(Ω/100m) max 9.5
	直流电阻不平衡(%)max 5.0
环境温度	-20℃ - 75℃
